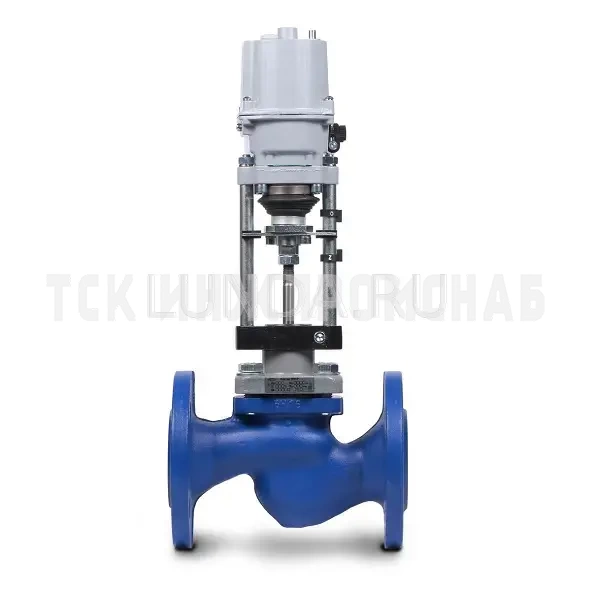

Клапан двухходовой запорно-регулирующий, серия 100, КПСР 40

Клапаны применяются в качестве исполнительных устройств для комплектации систем автоматического регулирования в контурах отопления, вентиляции и горячего водоснабжения, индивидуальных тепловых пунктах и других объектах теплоснабжения. Изготавливаются как регулирующие, так и запорно-регулирующие (отсечные по запросу) клапаны с классом герметичности вплоть до класса А (класса VI) по ГОСТ 9544-2015. Клапаны для систем тепло- и водоснабжения могут иметь разгруженную либо неразгруженную по давлению конструкцию. Корпус изделий может быть изготовлен из серого чугуна (СЧ) — серия 100, стали (Ст) — серия 200 или других материалов по требованиям заказчика. В качестве исполнительного механизма выступает электропривод (ЭИМ).
Клапан запорно-регулирующий 25ч945п / 25с947п / 25с947нж с электроприводом применяется в тепло- и водоснабжающих системах на холодную и горячую воду, раствор этиленгликоля и другие среды, не агрессивные к материалам корпуса, температурное значение которых не превышает 150°С, а номинальное давление – до 1,6 МПа. Клапан КПСР 25ч945п с ЭИМ (электро-исполнительным механизмом) является наиболее распространённым исполнением запорно-регулирующего клапана для воды как в составе тепловых пунктов, так и за его пределами. По запросу заказчика возможно исполнение клапана с ручным или пневматическим приводом.
Особенности клапанов КПСР 25ч945п / 25с947п / 25с947нж:
- Изменяемая пропускная способность клапана. Благодаря сменному плунжеру есть возможность пользоваться одним клапаном с различными пропускными параметрами или изменять пропускную способность клапана без демонтажа с трубопровода.
- Возможность ремонта/замены плунжера без демонтажа клапана.
- Возможность функции запирания и регулирования. Клапан запорно-регулирующий 25ч945п / 25с947п / 25с947нж имеет уровень герметичности соответствующий классу А (согласно ГОСТ 9544).
- В клапане 25ч945п / 25с945п с электроприводом можно работать с приводами более низкой мощности (благодаря наличию затвора с разгрузочной камерой). Это положительно сказывается на долговечности и надежности изделия, а также уменьшает его стоимость.
- Клапан имеет уплотнение штока из фторопластовой манжеты с силовым элементом из резины, которое достаточно надежно и не требует дополнительного обслуживания.

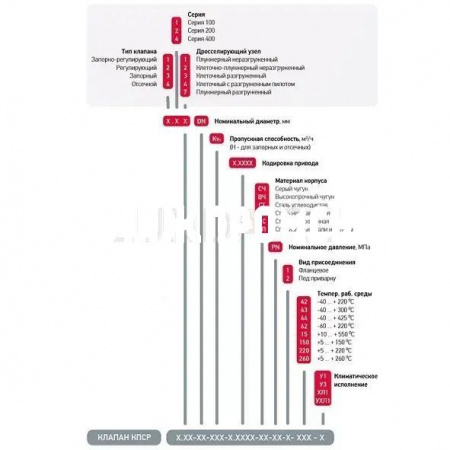

Пример расшифровки маркировки клапана КПСР
КЛАПАН КПСР 2.11-50-16-1.1101-СЧ-1,6-1-150-У3
Клапан КПСР регулирующий серии 100 плунжерный неразгруженный; номинальный диаметр DN50; условная пропускная способность Kvy 16 м3/ч; с приводом Regada ST mini 472.0-0TFAC/00; материал корпуса – серый чугун; номинальное давление PN 1,6 МПа; с фланцевым присоединением к трубопроводу; диапазон температур рабочей среды +5…+150°С; климатическое исполнение У3.
